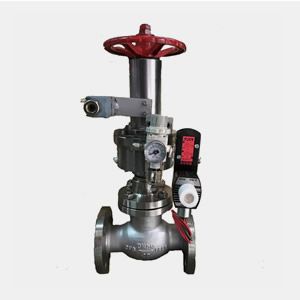

0QDQ421F不銹鋼電磁動緊急切斷閥
日期： 21-12-17 閱讀次數：
0QDQ421F不銹鋼電磁動緊急切斷閥——作用原理及結構說明；
1。0QDQ421F不銹鋼電磁動緊急切斷閥單作用工作原理:當閥門在無外部壓力的情況下運行時，閥瓣處于常閉狀態。在管道或儲罐系統中使用時，閥門由電源和空氣供應的壓力打開。當使用空氣回路的壓力時，閥門打開。當閥門需要關閉時，可以釋放電源或氣源的壓力，閥門會自動關閉。
2。當閥瓣關閉時，壓力通過打開泄壓閥來實現。
3。常開型可單動替代，也可根據要求定制。
4。雙作用工作原理:當控制器按照預先編程的程序向電磁換向閥輸出電信號時，不銹鋼閥門電磁換向閥動作，使壓力儀表氣源通過電磁換向閥的切換進入氣動執行機構的下缸腔，推動活塞向上運動，活塞帶動閥桿，閥桿提升閥芯使閥門動作。
本，切斷換向閥的電信號，使活塞反向運動，關閉閥門。這種閥門配置稱為常閉。相反，要使其常開，只能通過改變電磁換向閥與氣動執行機構的連接方式來實現。
5。閥門工作介質的流向應低于AG的流向，與普通截止閥的流向正好相反。
6。閥門法蘭的連接尺寸應符合JBu002FT79.1-94凸形整體鑄鋼法蘭或HG20592-97尺寸標準。
